Ποιες είναι οι διαφορές σχεδιασμού μεταξύ των περιστρεφόμενων συνδέσμων 3 και 4 συνδέσμων και πώς πρέπει να επιλέξει κανείς μεταξύ τους;

Το περιστρεφόμενο συγκρότημα προδρόμου είναι ένα συμπαγές αλλά κρίσιμο για την αποστολή εξάρτημα στο σύστημα αγκυροβόλησης ενός σκάφους. Τοποθετημένο μεταξύ της άγκυρας και της κύριας αλυσίδας αγκύρωσης, αποτρέπει τη συσσώρευση στρέψης κατά μήκος της αλυσίδας καθώς το πλοίο στρίβει ή ταλαντεύεται στον άνεμο, το ρεύμα και τα κύματα. Χωρίς σωστά επιλεγμένο συγκρότημα περιστροφής, η αλυσίδα μπορεί να τσακίσει, οδηγώντας σε υπερβολική φθορά, εμπλοκή στην αγριόγατα και ακόμη και αστοχία αγκύρωσης.

Αυτός ο οδηγός παρέχει μια δομημένη, βασισμένη σε κανόνες σύγκριση μεταξύ των δύο κυρίαρχων διαμορφώσεων — 3-link καιΠεριστρεφόμενοι πρόδρομοι 4 συνδέσμων— και προσφέρει σαφή κριτήρια λήψης αποφάσεων για τους τύπους σκαφών, τους περιορισμούς χώρου και τις απαιτήσεις της ταξικής κοινωνίας.

Πρότυπα Σχεδιασμού και Προδιαγραφές Υλικών

Και οι δύο διαμορφώσεις κατασκευάζονται σύμφωνα με το ISO 1704 (Shipbuilding – Stud-link anchor chains) και παράγονται συνήθως από κράμα χάλυβα 2 ή βαθμού 3 ή ανθρακούχο χάλυβα, με θερμικά επεξεργασμένα και δοκιμαζόμενα εξαρτήματα.

Όλοι οι περιστρεφόμενοι πρόδρομοι πρέπει να διαθέτουν πιστοποιητικό δοκιμής που έχει εκδοθεί από εξουσιοδοτημένο νηογνώμονα, όπως DNV-GL, ABS, BV, LR ή NK. Το πιστοποιητικό περιλαμβάνει αποτελέσματα δοκιμών φορτίου απόδειξης, τιμές φορτίου θραύσης (όπου υπάρχουν), ιχνηλασιμότητα υλικού και επαλήθευση διαστάσεων.

Δομική Διαφορά: Διάταξη Στοιχείων

Η λειτουργική διάκριση μεταξύ των δύο σχεδίων έγκειται στον αριθμό των συνδέσμων και την ακολουθία σύνδεσης, η οποία επηρεάζει άμεσα το μήκος των διαστάσεων, τη συμβατότητα με τα δεσμά και την εναλλαξιμότητα.

Διαμόρφωση 3-Link Swivel Forerunner

Περιλαμβάνει EL + SW + EL (Μεγαλωμένος σύνδεσμος + Περιστρεφόμενος + Μεγαλωμένος σύνδεσμος). Αυτό το συμπαγές συγκρότημα παραλείπει τον ακραίο σύνδεσμο, με αποτέλεσμα μικρότερο συνολικό αξονικό μήκος. Είναι σχεδιασμένο για εγκαταστάσεις όπου ο χώρος γύρω από την τσέπη της άγκυρας ή την αγριόγατα είναι περιορισμένος. Ωστόσο, επειδή ο τελικός σύνδεσμος απουσιάζει, η σύνδεση από την πλευρά της αγκύρωσης απαιτεί συνήθως έναν αποκλειστικό δεσμό ή μια προσαρμοσμένη διεπαφή.

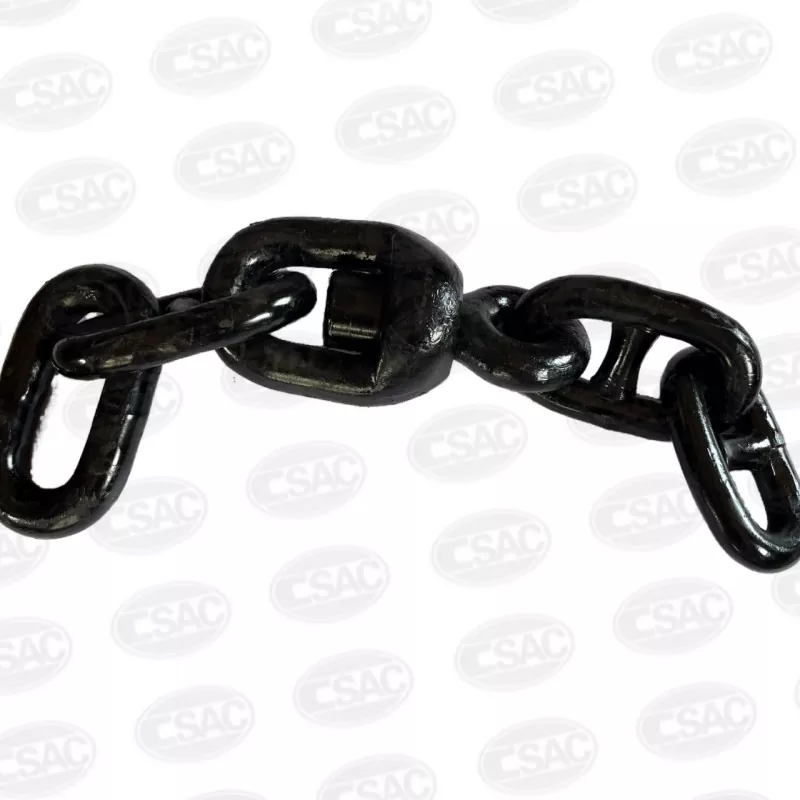

Διαμόρφωση περιστρεφόμενου προδρόμου 4 συνδέσμων

Περιλαμβάνει E + EL + SW + EL (Τελικός σύνδεσμος + Μεγεθυσμένος σύνδεσμος + Περιστρεφόμενος + Μεγεθυσμένος σύνδεσμος). Η παρουσία του ακραίου συνδέσμου (E Link) παρέχει ένα μεγαλύτερο εσωτερικό άνοιγμα ειδικά διαμορφωμένο για να φιλοξενεί έναν τυπικό κρίκο αγκύρωσης τύπου D. Αυτή η διευθέτηση έχει γίνει ο κανόνας του κλάδου για τα θαλάσσια εμπορικά πλοία, προσφέροντας ανώτερη συνδεσιμότητα, ευκολότερη αντικατάσταση και ευρύτερη συμβατότητα με δεσμούς εκτός ραφιού.

Περίληψη σύγκρισης

Κριτήρια Επιλογής – Πρακτικό Πλαίσιο Απόφασης

Η επιλογή μεταξύ 3 συνδέσμων και4-σύνδεσμοςτα σχέδια δεν είναι αυθαίρετα. Θα πρέπει να βασίζεται στις ακόλουθες τεχνικές και λειτουργικές παραμέτρους.

Περιορισμοί χώρου

Εάν το ντουλάπι της αλυσίδας αγκύρωσης, ο σωλήνας αγκύρωσης ή η τσέπη αγριόγατας επιβάλλουν ένα αυστηρό όριο στο συνολικό μήκος της διάταξης προδρόμου, ο τύπος 3 συνδέσμων προσφέρει μια πιο κοντή εναλλακτική λύση που μπορεί να χωρέσει εκεί όπου δεν ταιριάζει ένας 4 σύνδεσμος. Επαληθεύετε πάντα το μήκος στοιβασίας που έχει ανασυρθεί σε σχέση με τα σχέδια γενικής διάταξης του σκάφους.

Τύπος σκάφους και Λειτουργικό προφίλ

Ωκεανόπλοια εμπορικά πλοία (πλοία μεταφοράς χύδην φορτίου, πλοία μεταφοράς εμπορευματοκιβωτίων, δεξαμενόπλοια) – Επιλέξτε τη διαμόρφωση 4 συνδέσμων. Αυτή είναι η τυποποιημένη επιλογή μεταξύ των μεγάλων στόλων, διασφαλίζοντας ότι τα ανταλλακτικά είναι άμεσα διαθέσιμα από οποιονδήποτε παγκόσμιο προμηθευτή λιμένων και ότι οι επιθεωρητές κλάσης δεν θα βρουν προβλήματα συμβατότητας.

Ρυμουλκά, πλοία ανεφοδιασμού ανοικτής θαλάσσης, σκάφη εσωτερικής ναυσιπλοΐας και μικρότερα σκάφη εργασίας – Ο 3-δεσμός μπορεί να είναι αποδεκτός ή ακόμα και προτιμότερος, υπό την προϋπόθεση ότι το μειωμένο μήκος δεν διακυβεύει τη σύνδεση του δεσμού και ότι το όριο φορτίου εργασίας (WLL) του συγκροτήματος ταιριάζει ή υπερβαίνει αυτό της κύριας αλυσίδας.

Ταίριασμα διαμέτρου αλυσίδας και βαθμών

Ανεξάρτητα από τη διαμόρφωση, ο περιστρεφόμενος πρόδρομος πρέπει να ταιριάζει διαστάσεων με την ονομαστική διάμετρο της αλυσίδας (συνήθως κυμαίνεται από 12,5 mm έως 162 mm). Επιβεβαιώστε ότι ο βαθμός (2 ή 3) των προδρομικών στοιχείων είναι πανομοιότυπος ή υψηλότερος από αυτόν της κύριας αλυσίδας αγκύρωσης. Η ανάμειξη βαθμών δεν συνιστάται εκτός εάν εγκριθεί ειδικά από τον νηογνώμονα.

Νηογνώμονας και Νόμιμες Απαιτήσεις

Συμβουλευτείτε τους ισχύοντες κανόνες του κράτους σημαίας του σκάφους και της ταξικής κοινωνίας. Ορισμένες σημειώσεις κατηγορίας επιβάλλουν πρόσθετη ανάλυση κόπωσης ή ελάχιστα περιθώρια θραύσης για τα περιστρεφόμενα εξαρτήματα. Προμηθεύεστε πάντα από κατασκευαστές που διαθέτουν πιστοποιητικά έγκρισης τύπου για το σχετικό εύρος ποιότητας και μεγέθους και ζητάτε την πλήρη αναφορά δοκιμής υλικού (MTR) πριν από την εγκατάσταση.

Συμπέρασμα και Σύσταση

Η επιλογή μεταξύ 3 συνδέσμων και 4 συνδέσμωνπεριστρεφόμενοι πρόδρομοιτελικά εξαρτάται από μια αντιστάθμιση μεταξύ συμπαγούς και συνδεσιμότητας.

Για τη συντριπτική πλειονότητα των εμπορικών σκαφών βαθέων υδάτων, ο τύπος 4 συνδέσμων είναι το οριστικό πρότυπο — προσφέρει άμεση δέσμευση δεσμών, παγκόσμια διαθεσιμότητα ανταλλακτικών και ξεκάθαρη αποδοχή από όλους τους μεγάλους νηογνώμονες.

Για μικρής χωρητικότητας, περιορισμένου χώρου ή εξειδικευμένο σκάφος, η διαμόρφωση 3 συνδέσμων παρέχει μια βιώσιμη λύση, υπό την προϋπόθεση ότι η διεπαφή δεσμών σύνδεσης έχει σχεδιαστεί προσεκτικά και ότι η βαθμολογία αντοχής του συγκροτήματος είναι πλήρως τεκμηριωμένη.

Ως τελευταίο βήμα, συνιστάται ιδιαίτερα η συμμετοχή του κατασκευαστή του εξοπλισμού πρόσδεσης και του επιθεωρητή της τάξης που παρακολουθεί κατά τη φάση του σχεδιασμού ή της αντικατάστασης. Μόνο με τη διασταύρωση των διαστάσεων του προδρόμου, του φορτίου απόδειξης και του πιστοποιητικού υλικού σε σχέση με το συγκεκριμένο σύστημα χειρισμού άγκυρας του σκάφους μπορεί να διασφαλιστεί μια ασφαλής, συμβατή και λειτουργικά ορθή επιλογή.
